Промышленная гидравлика — это технология передачи энергии с помощью жидкости под давлением. Если не вдаваться в сложную физику, принцип работы гидропривода напоминает кровеносную систему человека. Сердце качает кровь по сосудам к мышцам, чтобы они сокращались. В станках, экскаваторах и прессах гидравлическая жидкость выполняет ту же роль: она переносит энергию от двигателя к исполнительным механизмам, позволяя им развивать колоссальные усилия при компактных размерах оборудования.
Понимание того, из каких узлов состоит эта система и как они влияют друг на друга, необходимо для грамотного подбора запчастей, своевременного обслуживания и предотвращения аварийных остановок производства.
Энергетическое ядро: станция и ее сердце
Любой привод начинается с источника давления. Эту роль выполняет гидравлическая насосная станция (маслостанция). Ее главные элементы:
- Электродвигатель, который создает вращательный момент.
- Гидравлический насос. Он забирает масло из бака и превращает механическую энергию вращения в поток жидкости под высоким давлением.
От стабильной работы этой пары зависит вся система. Если насос изношен или двигатель подобран неверно, производительность упадет, а пульсации давления начнут разрушать остальные компоненты.
Управление мощью: гидрокомпоненты распределительной группы
Сама по себе струя масла под давлением бесполезна. Чтобы станок начал работать, этим потоком нужно управлять: направлять его, ограничивать и останавливать. За это отвечают гидрокомпоненты управления:
- Распределители (гидрораспределители). Это «железнодорожные стрелки» системы. Внутри них находятся золотники, которые смещаются под действием электрического сигнала (соленоида) или вручную. Золотник перекрывает одни каналы и открывает другие, отправляя масло либо в поршневую полость гидроцилиндра (чтобы он выдвинулся), либо обратно в бак.
- Клапаны давления (предохранительные и редукционные). Это предохранители. Предохранительный клапан защищает шланги и уплотнения от разрыва: если нагрузка на шток цилиндра становится слишком большой, клапан открывается и сбрасывает лишнее давление в обратную линию. Редукционный клапан работает иначе — он намеренно снижает давление на конкретном участке, если какой-то операции сверхвысокое усилие не требуется.
- Дроссели и регуляторы расхода. Они отвечают за скорость. Пропуская масло через узкое отверстие, дроссель ограничивает объем потока. Чем меньше проходное сечение, тем медленнее движется шток гидроцилиндра или поворачивается вал гидромотора.
Исполнители: где энергия превращается в работу
Когда управляемый поток масла доходит до цели, он заставляет двигаться силовые узлы:
- Гидроцилиндры совершают линейное движение (вперед-назад, вверх-вниз). Это то, что мы видим в ковшах экскаваторов или прижимах промышленных прессов.
- Гидромоторы создают вращательное движение. Они приводят в действие бурильные головки, колеса тяжелой техники или шнеки бетоносмесителей.
Эффективность этих компонентов напрямую зависит от герметичности их уплотнений и чистоты подаваемого масла.
Невидимый, но критичный элемент: маслоохладитель
В процессе работы часть энергии неизбежно переходит в тепло. Трение в насосе, перетечки жидкости внутри клапанов и преодоление сопротивления грунта нагревают масло. Если температура рабочей среды превысит 60–70 градусов, начинаются необратимые процессы:
1. Резиновые уплотнители теряют эластичность и начинают течь.
2. Присадки в масле быстро выгорают, оно теряет смазывающие свойства.
3. Вязкость падает, возникают внутренние утечки, и мощность всей установки резко снижается.

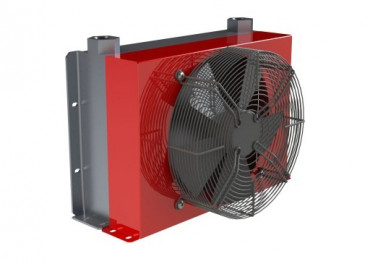

Для контроля температуры в контур встраивается маслоохладитель. По принципу действия маслоохладители похожи на радиатор автомобиля. Горячее масло проходит через теплообменник, обдуваемый вентилятором, или через пластинчатый блок, омываемый проточной водой.
Выбор охладителя всегда должен опираться на тепловыделение конкретной станции. Типичная ошибка — ставить слишком слабый радиатор. В таком случае он лишь немного замедлит перегрев, но не предотвратит поломку дорогостоящего насоса. При подборе важно учитывать не только номинальный расход масла, но и пиковые нагрузки, при которых выделяется максимум тепла.
Рабочая среда: чистота как залог ресурса
Гидравлическое масло — такой же важный компонент, как насос или цилиндр. Оно не только передает давление, но и смазывает прецизионные пары трения, охлаждает детали и уносит продукты износа. Главный враг гидравлики — микрочастицы грязи. Песчинка размером всего в несколько десятков микрон способна процарапать зеркало гильзы цилиндра или вывести из строя дорогой сервораспределитель.
Поэтому ни одна современная система не обходится без фильтров. Тонкость фильтрации подбирается исходя из требований самых чувствительных компонентов в цепи — обычно это пропорциональные клапаны или сервоуправление.
Как собрать сбалансированную систему: практические рекомендации
При проектировании или модернизации привода часто допускают ошибки, пытаясь сэкономить на второстепенных деталях. Чтобы система работала годами, стоит придерживаться нескольких правил:
- Соблюдайте энергетический баланс. Производительность насоса должна соответствовать потреблению самого крупного исполнительного механизма плюс запас на одновременную работу вспомогательных органов (около 15–20%). Избыточная мощность приведет к постоянному срабатыванию предохранительного клапана, сильному шуму и перегреву масла.
- Никогда не экономьте на маслоохладителе. Расчет тепловой мощности лучше доверять инженерам поставщика. Если станция работает в горячем цеху или под палящим солнцем, расчетный объем радиатора следует увеличивать минимум в полтора раза.
- Не забывайте про аккумуляторы. Для систем, где требуются короткие, но очень мощные рывки (например, гибка металла или работа пресса), между насосом и распределителем ставят пневмогидравлические аккумуляторы. Они накапливают энергию в периоды простоя и отдают ее мгновенно, позволяя использовать менее мощный электродвигатель.
- Единая культура чистоты. Используйте только штатные заливные горловины с сапунами-фильтрами. Обычная воронка, забытая в пыльном углу цеха, может стать причиной поломки гидронасоса стоимостью в сотни тысяч рублей.
Грамотно спроектированный гидравлический привод — это единый организм. Попытка усилить только один орган (например, поставить более производительный насос) без замены труб, фильтров и маслоохладителя приведет к тому, что система просто «задохнется» от избыточного давления, скорости и температуры. Сбалансированность всех звеньев цепи — единственный путь к надежной работе промышленного оборудования.
Гидравлические системы работают под экстремально высоким давлением. Случайное разъединение магистрали может привести к серьезным травмам, а нарушение правил монтажа — к отказу тормозов или блокировке исполнительных механизмов. Все работы должны проводиться только квалифицированным персоналом после полного сброса давления в системе и ее обесточивания.
Приведенные примеры подбора компонентов, включая маслоохладители и распределители, являются обобщенными и могут не учитывать особенности конкретных промышленных установок. При отсутствии должной квалификации для диагностики и обслуживания рекомендуется обращаться к профильным специалистам.
